| Bei einem "normalem" Motorrad wird die
Hinterrad-Schwinge fast ausschließlich |
| in Richtung der senkrechten Achse des Motorrads belastet , egal
welche |
| Schräglage anliegt. Grund dafür ist die Fliehkraft. In Querrichtung treten |
| verhälltnissmäßig geringe Kräfte auf. |
| Ganz anders ist das bei Gespannen. |
| Hier kommen zu den "senkrechten" Kräften
beim einfedern noch erhebliche |
| Querkräfte in den Kurven hinzu. Zur Aufnahme dieser Kräfte ist eine
"normale" |
| Schwinge nicht in der Lage. Die Folge ist das
sie sich bei starken Querkräften |
| regelrecht verdreht. Nachgewiesen wurde das durch Fahrversuche mit |
|
aufgeklebten "Dehnungsmeßstreifen"die ihre Daten an einen Rechner |
| weitergeben. Gemessen wurden dabei
Verdrehungen mit bis zu 5 mm |
| Höhenunterschied zwischen den beiden Schwingenarmen. |
| Das kann natürlich auf Dauer zu Schäden führen. |
| Wenn man sich mal die Schwingen von Rennmaschinen oder
modernen |
| Sportmaschinen ( zb Honda Fireblademoder Yamaha R1) ansieht wird man auch |
| ohne
Messungen und Tests sofort sehen das diese Konstruktionen besser |
| geeignet sind die Querkräfte aufzunehmen. |
| Durch
die Ober- oder Unterzüge werden die Schwingenarme verstärkt und leiten, |
| bei richtiger Führung, einen
Teil der Querkräfte auf die jeweils gegenüberliegende |
| Seite in die Schwingenlagerung. |
| Messungen an
der verstärkten Schwinge ergab eine Verdrehung unter 1mm. |
|
|
|

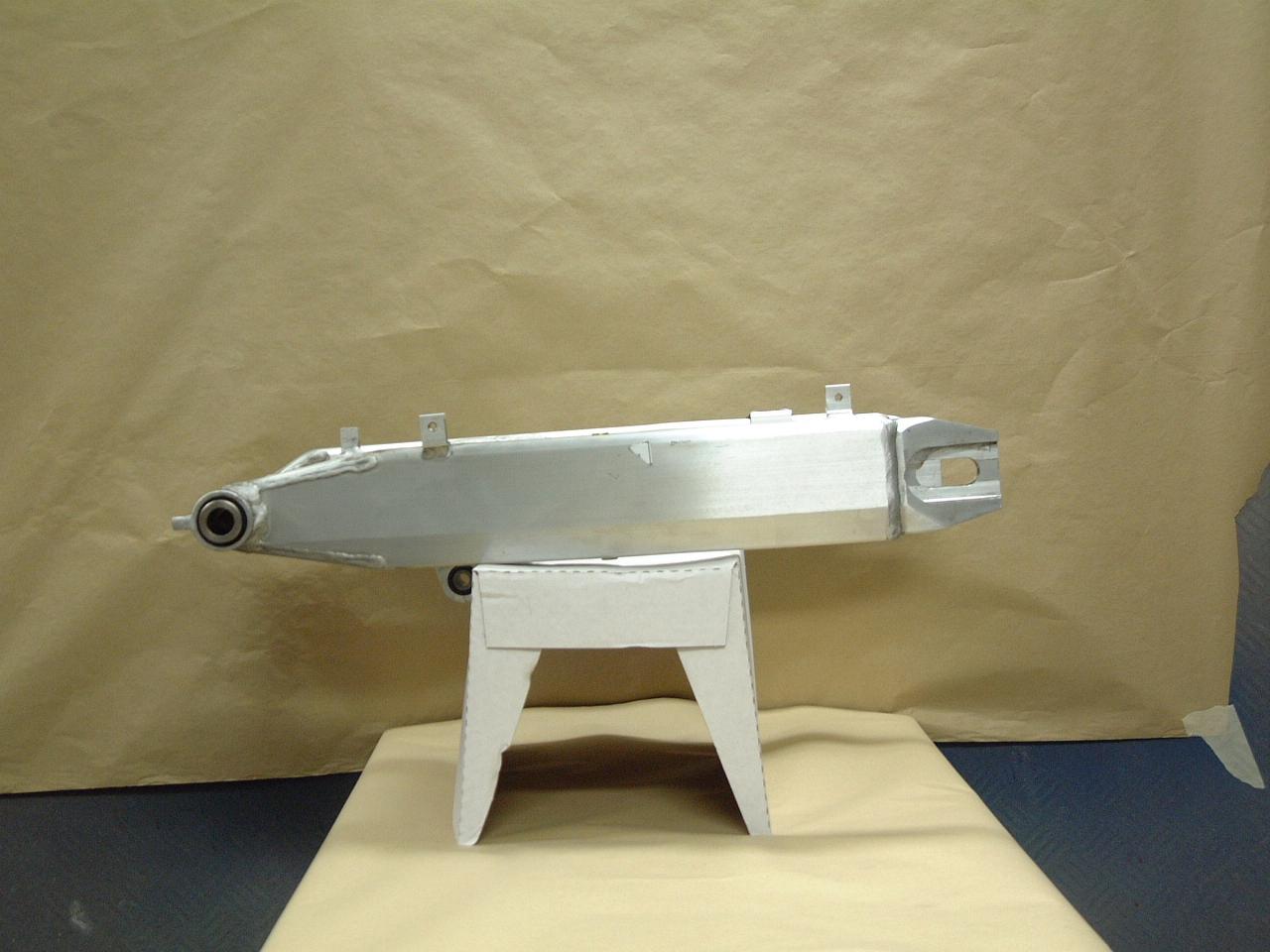

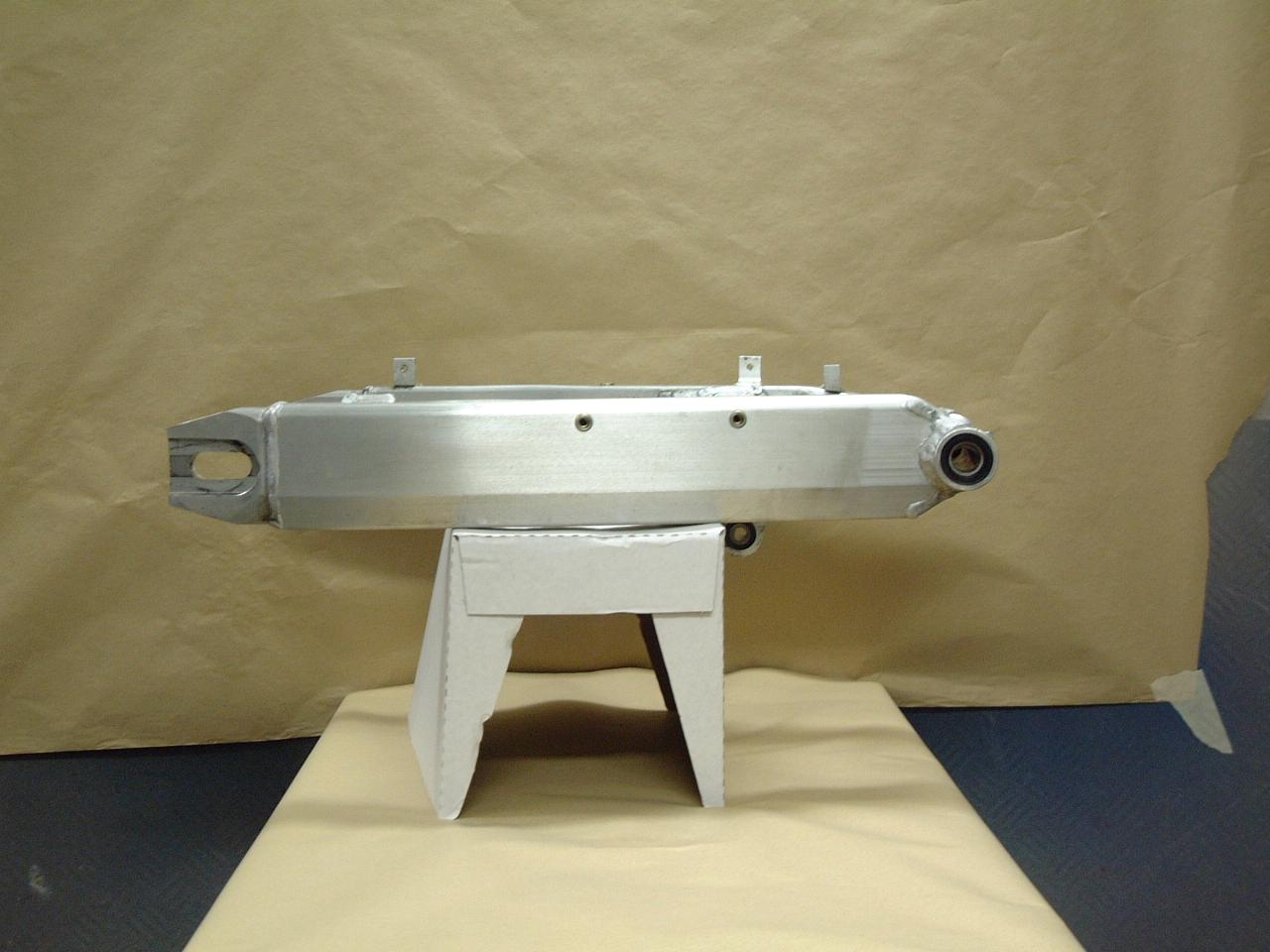

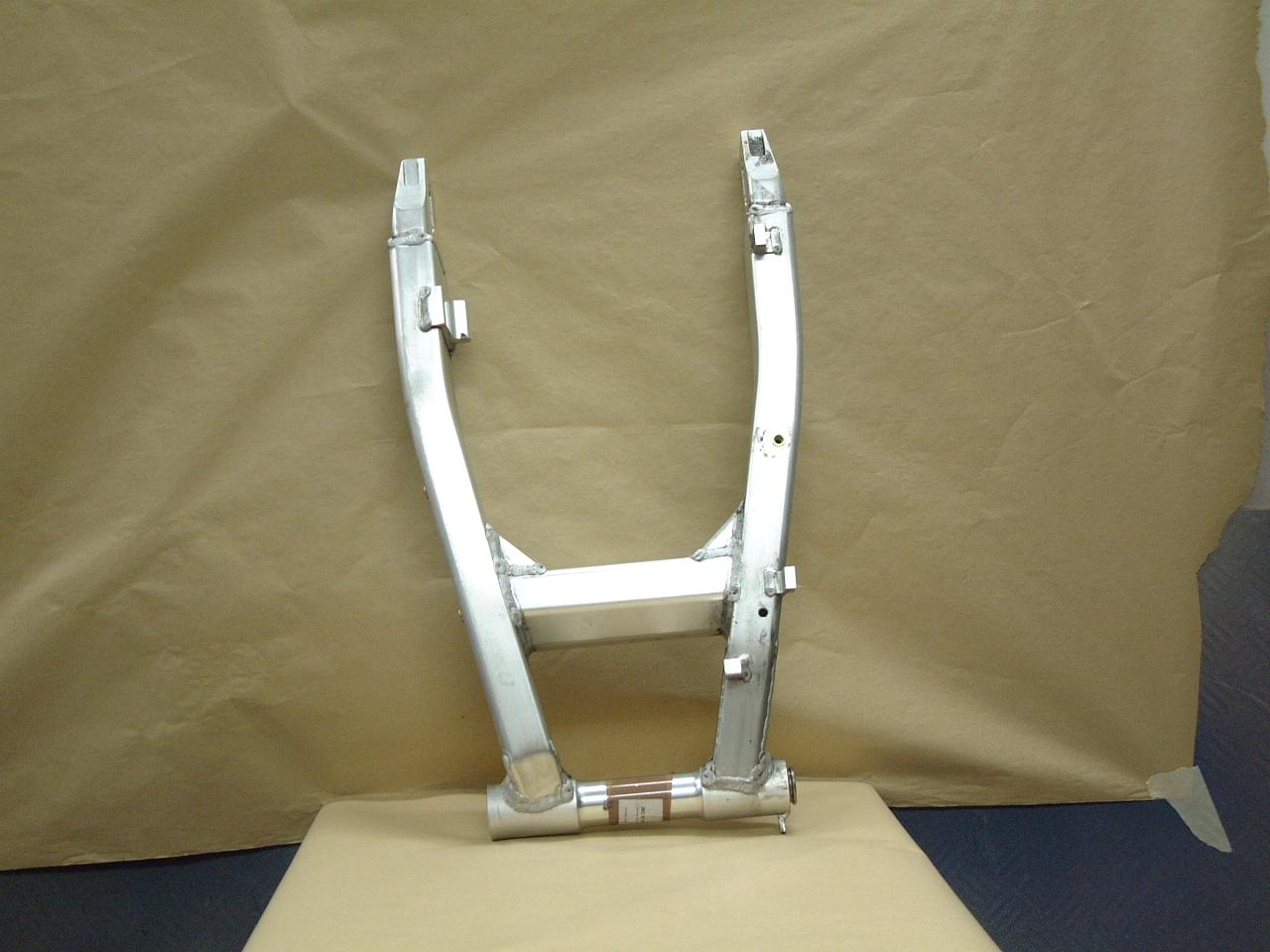

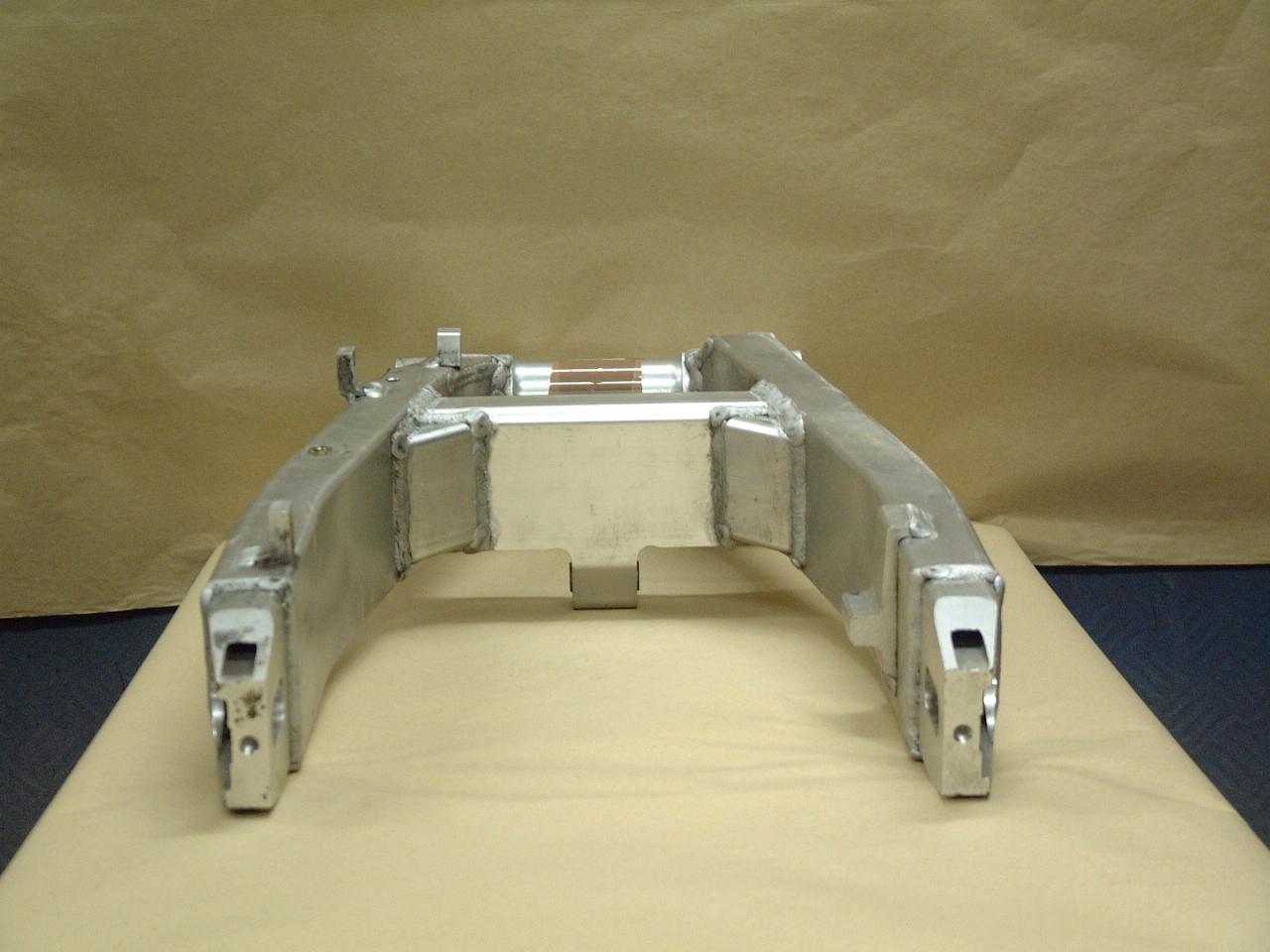

| Schwinge im Originalzustand : |
 |
 |
 |
 |
|

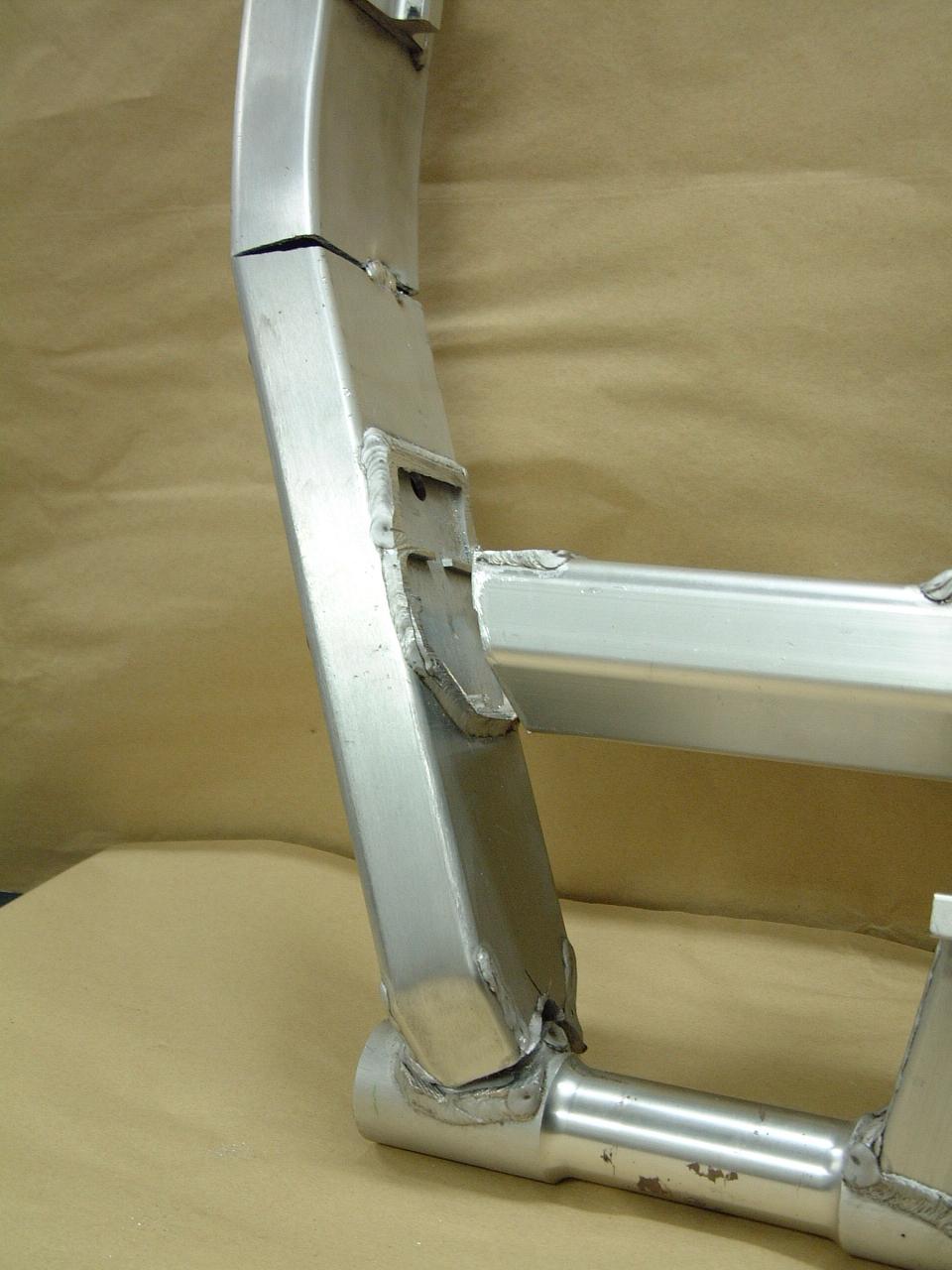

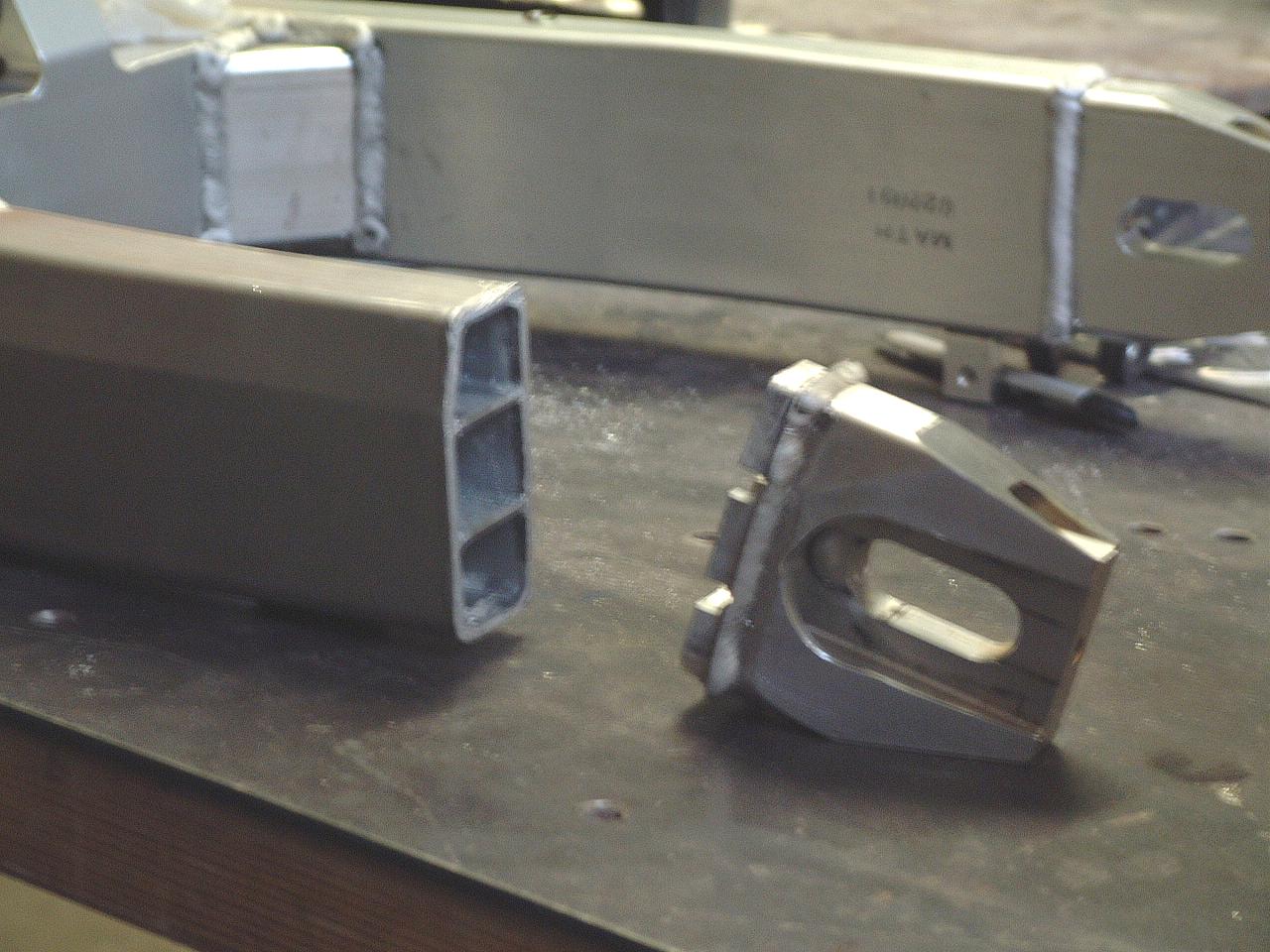

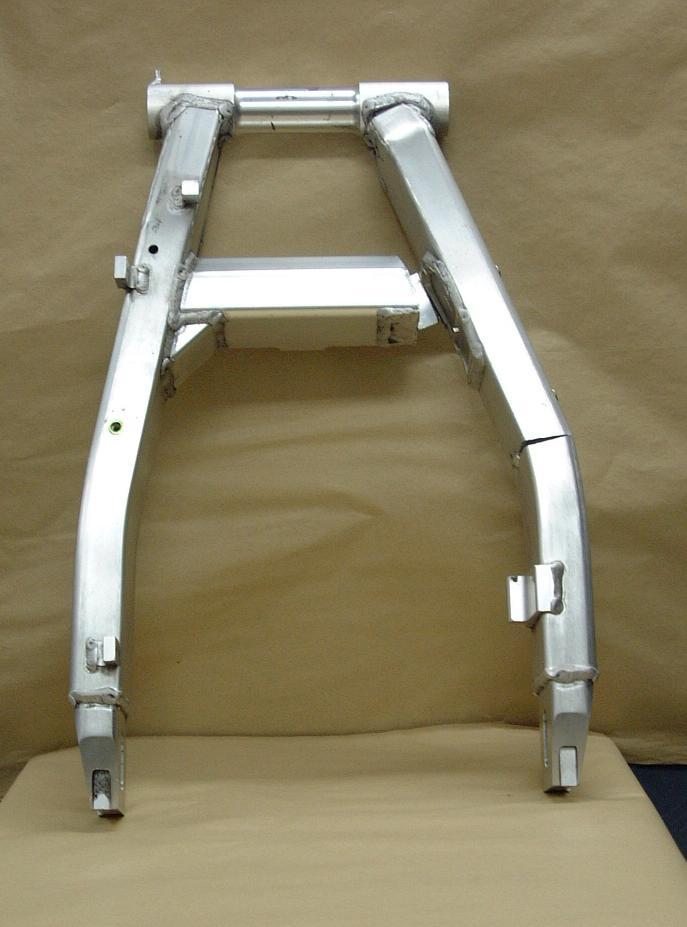

| Schwinge nach dem Aufsägen und
auf das neue Maß Aufbiegen: |
 |
 |
|
Fahren Sie mit der Maus über
ein Bild um Detailinfos zu erhalten.
|
|

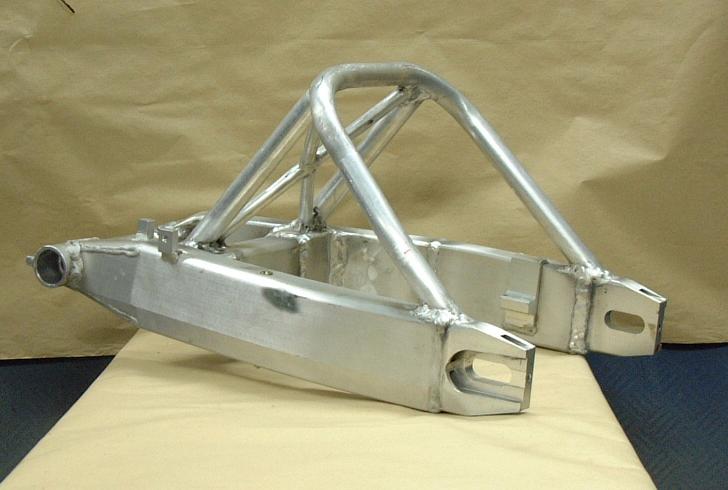

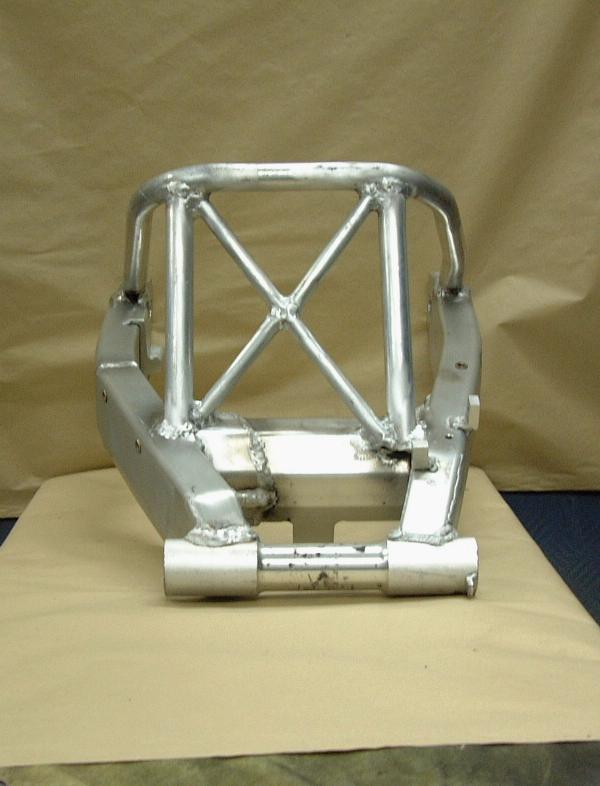

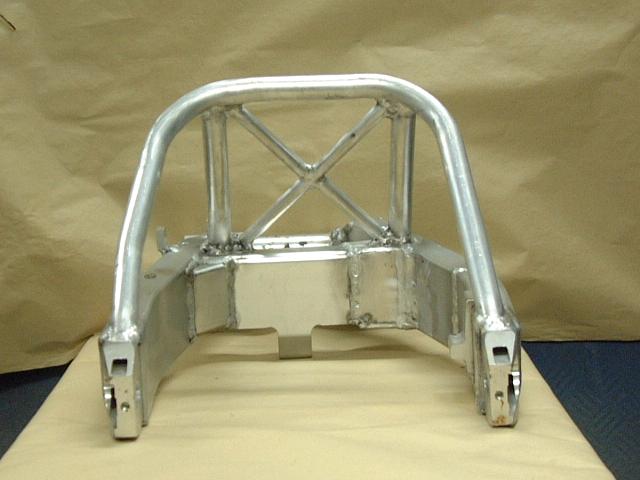

| Schwinge wieder verschweißt
und mit Oberzügen : |
 |
 |
 |
 |
|
|
|
|
|
